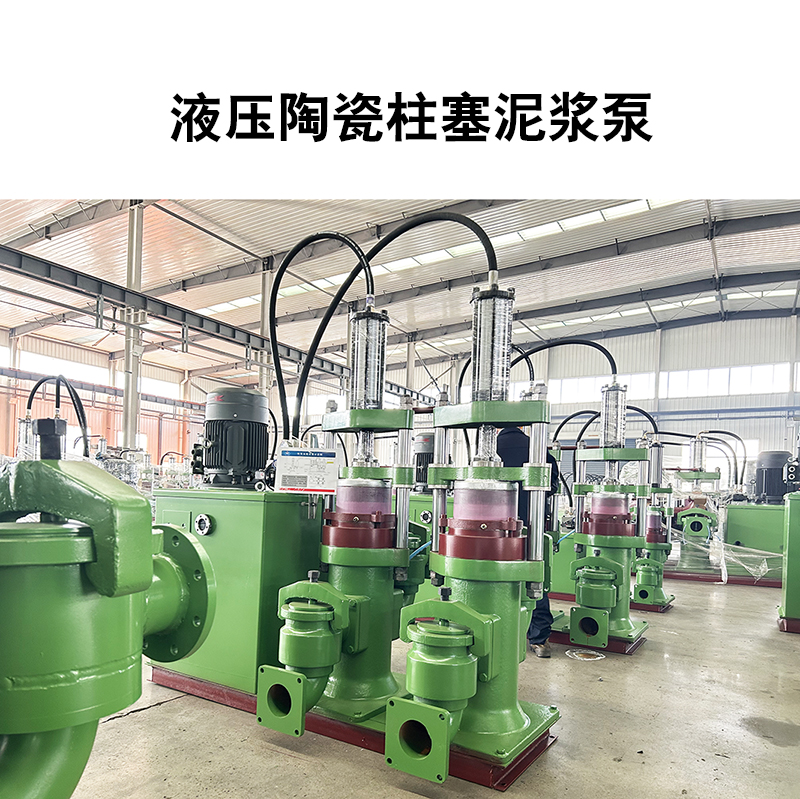

高壓柱塞泥漿泵核心是通過 “液壓系統驅動柱塞往復運動”，利用 “容積變化” 吸排泥漿，并通過 “恒壓變量控制” 適配高壓工況，實現泥水的高壓輸送或壓濾機保壓。其工作原理可拆解為動力傳遞、吸排泥漿、壓力控制三大核心環節，具體如下：
一、核心工作流程
高壓柱塞泥漿泵多為 “雙缸 / 三缸雙作用” 結構，通過柱塞交替往復運動，實現連續吸排泥漿，避免流量中斷。具體步驟如下：
1.液壓驅動階段
電機帶動液壓泵運轉 同時，右側液壓缸處于回油狀態，右側陶瓷柱塞被拉回，為吸漿做準備。 2.吸漿階段 當左側柱塞推進至終點后，液壓系統通過換向閥切換油路，高壓液壓油轉而進入 “右側液壓缸”，推動右側陶瓷柱塞外推；同時左側液壓缸泄壓，左側陶瓷柱塞在彈簧或液壓回力作用下向缸體外側回拉；此時泵頭左側腔內容積增大、壓力降低，形成負壓，“吸入閥” 被外界泥漿壓力頂開，泥漿從進料口吸入泵頭左側腔室，完成吸漿動作。 3.雙缸交替→連續輸送 左右兩側柱塞通過液壓換向閥的定時切換，始終保持 “一側排漿、一側吸漿” 的交替狀態，較終實現泥漿的連續 4.高壓保壓階段 當輸送目的地被泥漿填滿 二、關鍵部件作用 1.陶瓷柱塞：核心過流部件 2.液壓驅動系統：由液壓泵、換向閥、恒壓變量閥、液壓缸組成，負責將電機的旋轉動力轉化為柱塞的直線往復動力，同時通過液壓油的壓力調節，實現 “高壓輸出” 與 “流量變量”，3.適配不同工況需求吸 / 排出閥：多為 “球形止回閥” 或 “碟形閥”，靠泥漿壓力差自動開關 4.泵頭過流件：包括泵體 三 1.動力傳遞方式：低壓泵多為機械直接驅動，壓力上限低 密封結構：采用 “多層組合密封” 2.壓力控制精度：內置 “恒壓變量閥”，當出口壓力達到設定值時 總結 高壓柱塞泥漿泵的本質是 “液壓驅動的容積式往復泵”：通過柱塞往復運動改變泵腔容積
